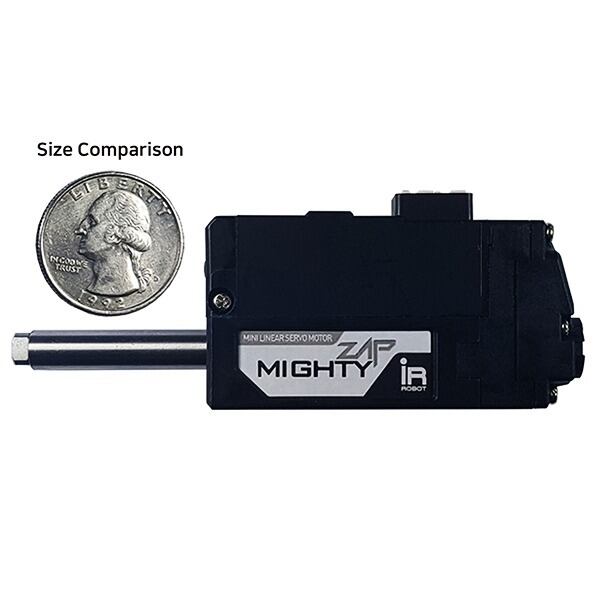

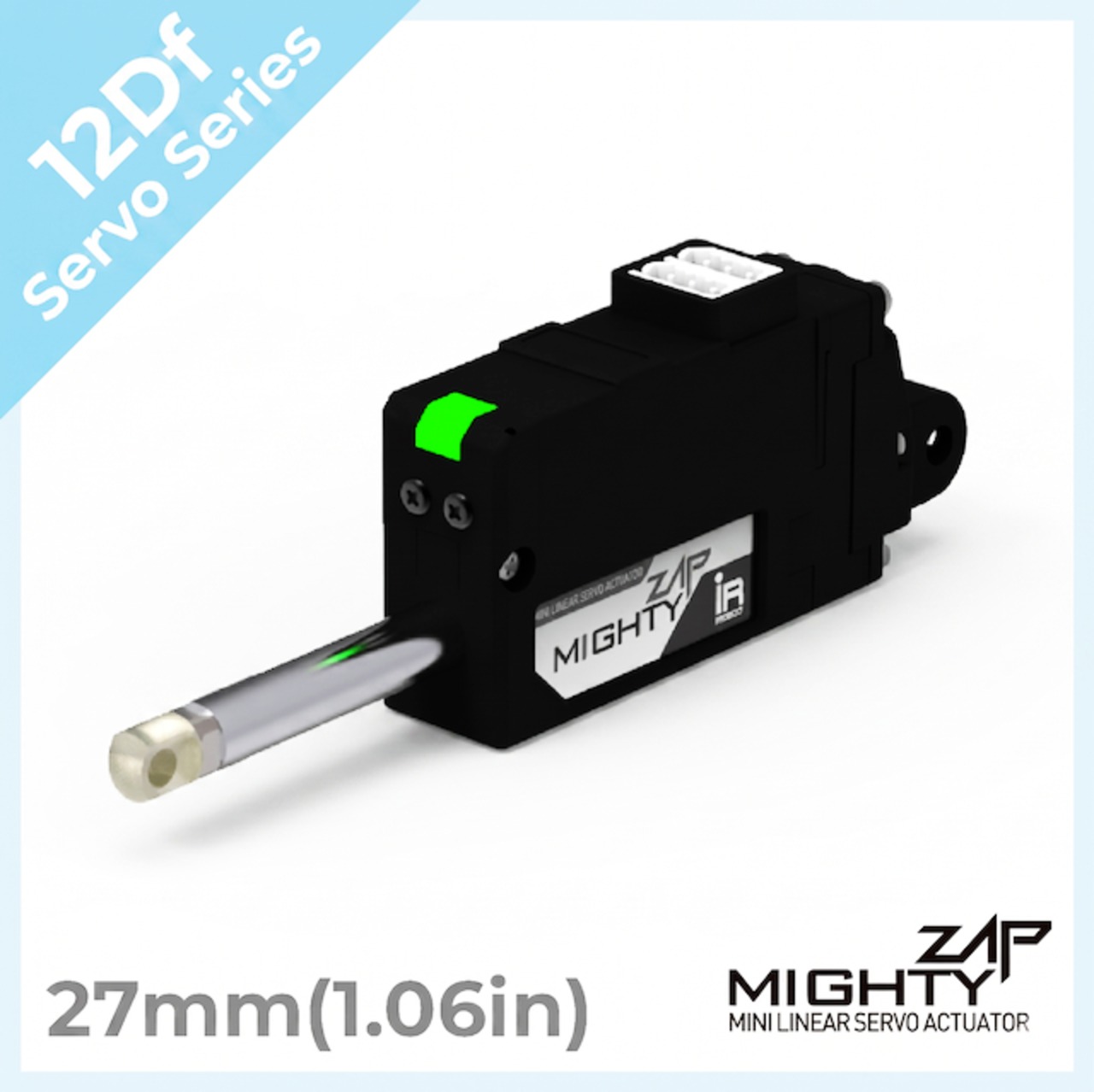

12Df シリーズ (サーボタイプ) - 27mm stroke

¥10,760

新型12Dfサーボシリーズは、第1世代のD12/D7シリーズをベースに機能を強化した、第2世代のエントリーモデルアクチュエータです。

コアードDCモータを採用することで優れたコストパフォーマンスを実現しながら、当社の主力製品である12Lfシリーズの主要制御機能である位置・速度・電流制御、位置および電流フィードバック、IR Open ProtocolおよびMODBUS RTU Protocolに対応しています。

また、12Lfシリーズと同じメタルアロイロッドを採用することで、従来のD12/D7シリーズに比べて剛性を向上させました。さらに、ストロークは27 mmとなり、従来のD12/D7シリーズの26 mmよりも長くなっています。

なお、より高い出力と優れた耐久性が必要な場合は、コアレスDCモータを採用した12Lfシリーズまたは17Lfシリーズをお勧めします。

Ship to Japan only

12Dfサーボシリーズの主な特長

•従来のD12シリーズをベースに機能を強化した、第2世代のコストパフォーマンス重視型アクチュエータ
•位置・電流・速度制御に対応、位置および電流フィードバック機能を搭載
•ブラシ付きコアードモータ採用（12VDC）
•ストローク：27 mm
•定格負荷 / 最高速度（無負荷）：12N/12mm/s、6N/36mm/s
•最大許容負荷：定格負荷と同一 : 12N(12Df-12xx-27)、6 N(12Df-6xx-27)
•電流別ストールフォース（300 mA / 100 mA）：
28 N / 15 N(12Df-6xx-27), 50 N / 25 N（12Df-12xx-27）
•通信仕様：RS-485またはHalf Duplex TTL/PWM（ドライブ回路内蔵）
•プロトコル：IR Robot Open Protocol（初期設定）/ MODBUS RTU Protocol（切替可能）
•ギア比：10:1 / エンジニアリングプラスチックギア / メタルアロイロッド
•メカニカルセルフロック（Z軸用途）：モデルにより異なります。詳細は仕様表をご確認ください。

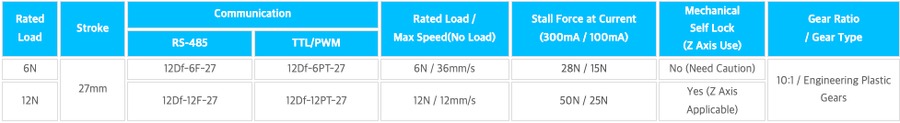

12Dfシリーズ主な仕様
